KKM-01 Kare Kanal Makinası
Kare kanal makinası rulo sacı istenilen ölçülerde bükme ve kesme işlemi yaparak kare ve dikdörtgen kesitli havalandırma kanalı üretmesi amacıyla tasarlanmıştır. Ayrıca Bu tip makine ile plc ekran kontrol sayesinde U sac, L sac, S Kenedi, Düz sac ve Seri kesim üretim yapabilirsiniz.
| model | Sac Kesim Büküm Kapasitesi | Bükülebilen Kanal Boyu | Motor Gücü | Ölçüler | Saç Genişliği | Ağırlık |
| mm | min | kW | WxLxH | kg | kg | |
| KKM01 | 0.5-2.0 | 100x100 | 2.2 | 2000x2000x1500 | 1320 | 2200 |
| KKM02 | 0.5-2.0 | 100x100 | 2.2 | 2000x2000x1500 | 1520 | 2350 |
Detaylar ve Opsiyonlar

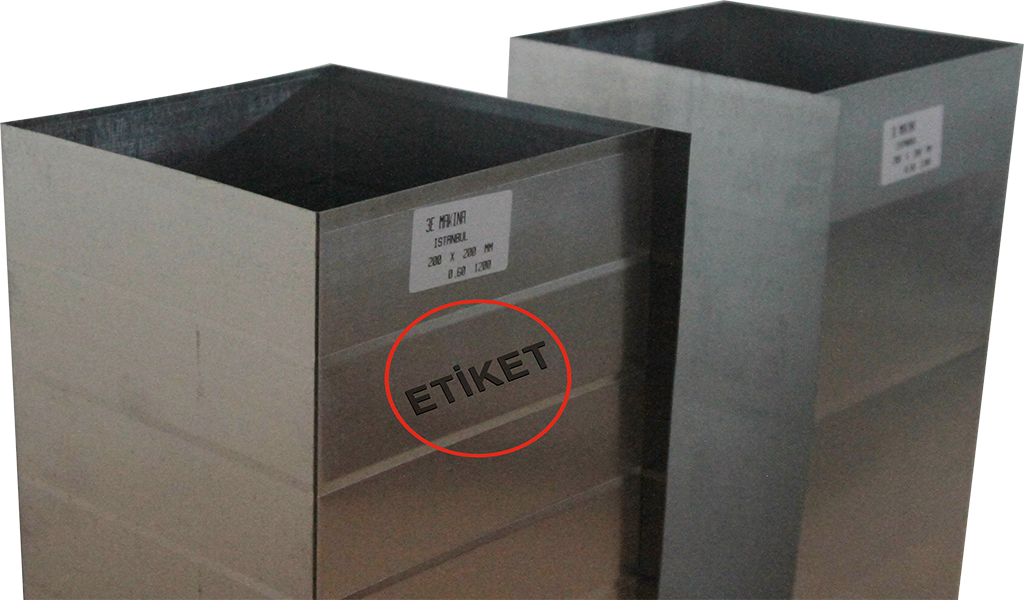

Tasarlamış olduğumuz kare kanal makinası çift iz, çift sürücü ve düzleştirici özelliği bulunmaktadır. Kare kanal makinası servo motor sayesinde sac ölçülerinde hata yapmaz. Ve hidrolik sistem sayesinde daha güçlü ve performanslı çalışır. Makinada kompresör ve hava bağlantısı gerektirmez. Etiket çıkartma özelliğiyle de çıkan ürünleri markalama yaparak sevk edilme esnasında kolaylık sağlar. Böylece makine yüksek performansta, kaliteli ve tasarruflu çalışır. Belirtmiş olduğumuz fonksiyonlar makinada opsiyonel değildir. Hepsi makinada mevcut bulunmaktadır.
- Tam otomatik olarak
çalışma ( PLC kontrol )
- 2 adet besleme ünitesi
- 2 adet saca desen verme ünitesi
- 1 adet sac düzleştiricisi
- Servo motor ve servo redüktörü
- Hidrolik sistem
- Etiket çıkartma özellikli.
- Üretim Hafıza kayıt sistemi
|
Teknik Detay |
KKM-01 |
|---|---|
|
Güç |
2 KW |
|
Gerilim Frekans |
380/400 VAC 50-60 hz 3 ph+PE |
|
Yağlama |
Yarı Otomatik |
|
Bükülebilen Kanal Boyu |
Min. 100mm x 100 mm |
|
Çalışma Hızı |
200x200 mm kanal imalat hız 1 dk. / adet |
|
Maksimum üretim kapasitesi |
1000 m2/ 1 gün 10 saat için |
|
Bükülebilen Kanal Tipi |
Düz sac , L tipi kanal , U tipi Kanal , Kare kanal , S Tipi Kanal. |
|
Kenet Tipleri |
Pittsburg, Snaplock, Nulock |
|
Rulo açıcı ünite Kapasitesi |
iç Çap :Q 500 mm max. sac Eni: 1400 mm Rulo ağırlığı: 5 Ton |
|
Sac Kalınlıkları |
0.50 – 2 mm arası Galvaniz - 0.5 1 mm Paslanmaz |
|
Genel ölçüleri: |
2000 mm boy:2.000 mm yükseklik :1.500 mm Ağırlık : 3.000 KG |
|
Desen modelleri |
TRAPEZ İZ – DÜZ İZ |
