KKM-04 Pançlı Kare Kanal Makinası

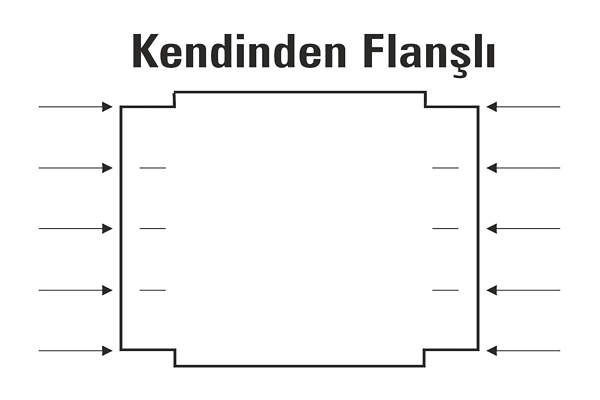

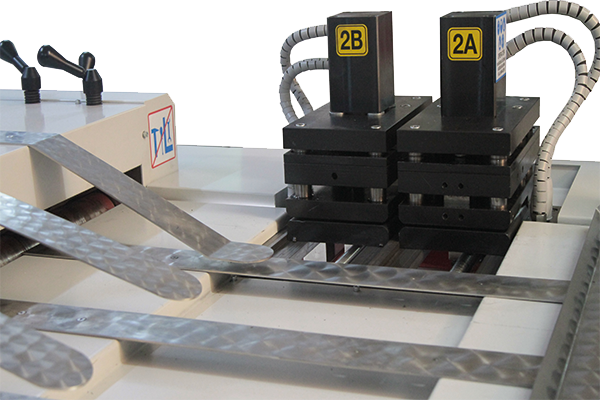

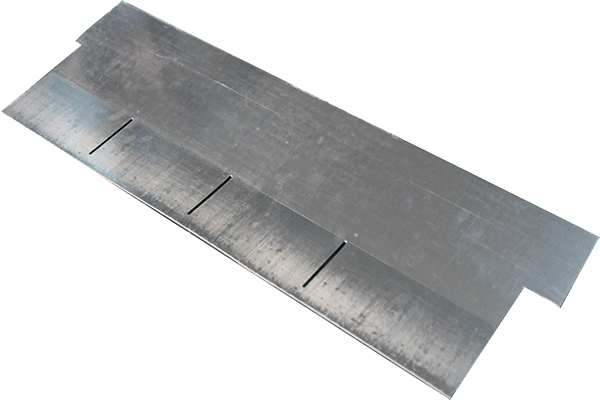

Makina, Kare Kanal Makinası ile aynı özelliklere sahiptir. Kendinden flanşlı kanal üretebilmek için gerekli boşaltmaları yapmaktadır. Makinamız, hem çakma flanş hem de kendinden flanşlı kanalı imal edilebilecek şekilde yapılmıştır. Panç’a ek olarak, hidrolik sistem, 4 adet kalıp (ikisi sağda, ikisi solda) olmak üzere tasarlanmıştır.
| model | Sac Kesim Büküm Kapasitesi | Bükülebilen Kanal Boyu | Motor Gücü | Ölçüler | Ağırlık |
| mm | min | kW | WxLxH | kg | |
| KKM04 | 0.5-2.0 | 150x150 | 2.2 | 2000x2000x1500 | 2600 |
Detaylar ve Opsiyonlar
Tasarlamış olduğumuz Panclı kare kanal makinası çift iz, çift sürücü ve düzleştirici özelliği bulunmaktadır. Panclı Kare kanal makinası servo motor sayesinde sac ölçülerinde hata yapmaz. Ve hidrolik sistem sayesinde daha güçlü ve performanslı çalışır. Makinada kompresör ve hava bağlantısı gerektirmez. Etiket çıkartma özelliğiyle de çıkan ürünleri markalama yaparak sevk edilme esnasında kolaylık sağlar. Böylece makine yüksek performansta, kaliteli ve tasarruflu çalışır. Belirtmiş olduğumuz fonksiyonlar makinada opsiyonel değildir. Hepsi makinada mevcut
- Tam otomatik olarak çalışma ( PLC kontrol )
- 2 adet besleme ünitesi
- 2 adet saca desen verme ünitesi
- 1 adet sac düzleştiricisi.
- Servo motor ve servo redöktörlü
- Hidrolik sistem
- Etiket çıkartma özellikli.
- Üretim Hafıza kayıt sistemi
|
Teknik Detay |
PKM-01 |
|---|---|
|
Güç |
4 KW |
|
Gerilim Frekansı |
380/400 VAC 50-60 hz 3 ph+PE |
|
Akım | 10 A |
|
Boy |
2400+4350 mm |
|
Hava İhtiyacı |
Yok |
|
Hidrolik |
Var |
|
Yağlama |
Manuel |
|
Bükülebilen Kanal Boyu |
Min. 100mm x 100 mm |
|
Çalışma Hızı |
200x200 mm kanal imalat hız 1 dk. / adet |
|
Maksimum üretim kapasitesi |
1000 m2/ 1 gün 10 saat için |
|
Bükülebilen Kanal Tipi |
Düz sac , L tipi kanal , U tipi Kanal , Kare kanal , S Tipi Kanal |
|
Kenet Tipleri |
Pittsburg, Snaplock, Nulock |
|
Rulo açıcı ünite Kapasitesi |
iç Çap :Q 500 mm max. sac Eni: 1400 mm Rulo ağırlığı: 5 Ton |
|
Sac Kalınlıkları |
0.50 – 2 mm arası Galvaniz / 0.5- 1.20 Paslanmaz / Genel ölçüleri: En: 2000 mm boy:2.000 mm yükseklik :1.500 mm |
|
Ağırlık |
3.650 KG |
|
Desen modelleri |
TRAPEZ İZ – DÜZ İZ. |
